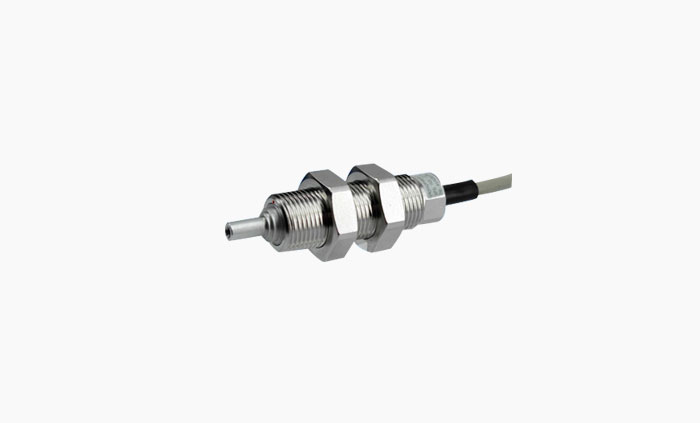

在線張力精確測量
使用現有的張力測量點
·使用范圍廣泛,適應多種工況
·尺寸小巧精致,獨立的力引入點
·方便安裝
·堅固的不銹鋼外殼
·11種量程可選
0 to 2N ... 0 to 100N
RFS100能夠保持持久精確測量,指定材料的標定精度保持不變
不受力的引入點和軸杠桿作用可使任何可能出現的軸向傾斜力矩都能被檢測
不受任何可能出現的軸的傾斜扭矩的影響
功能原理為極高精度的應變電橋原理,極大的提高了產品性能。這種測量原理使傳感器擁有高靈敏度的同時也擁有優異的性能,這個力作用于軸承的徑向,能沿著測量的矢量方向產生微小的變化,使負載單元產生物理形變,這個變量先與預先設定記錄的形變標準量的對應點進行比對后轉換成相應的電信號對應值
這種張力測量原理是基于徑向施加的力的作用,并轉移到傳感器的軸承。這種力是由扭矩幾何結構和線的作用張力大小決定的
? 極其緊湊的緊湊型設計-用于16mm的安裝孔
? 現有的變形點可直接用作測量點
? 過載保護高達800%
? 獨立于施力點-獨立于杠桿臂
? 不受任何軸向傾斜力矩的影響軸向力或軸向力
? 最佳對準,旋轉時無離心力
? 堅固的不銹鋼外殼
? 精心設計的外殼概念使組裝變得容易


比例圖

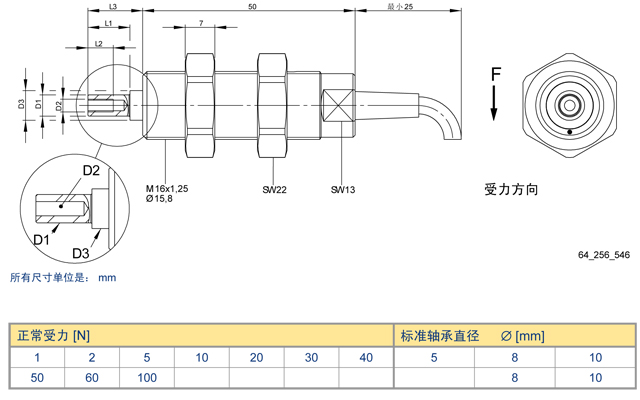

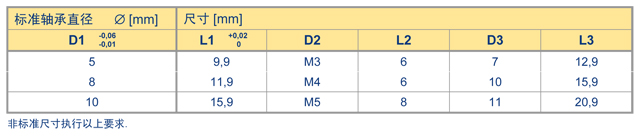

尺寸

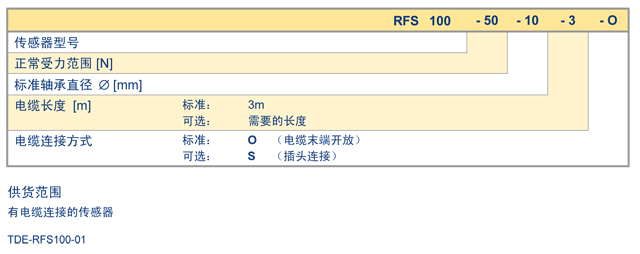

序列碼定義

技術參數

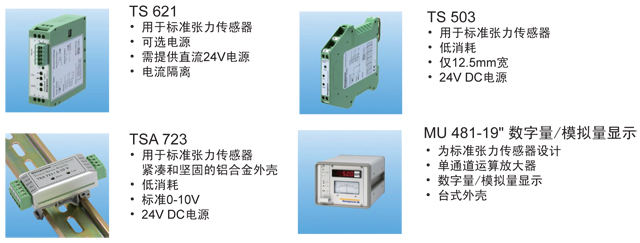

鏈接
