提供8種張力測量范圍
從0-100cN到0-20daN
適用于紗帶、薄膜、纖維、繃帶等帶狀材料

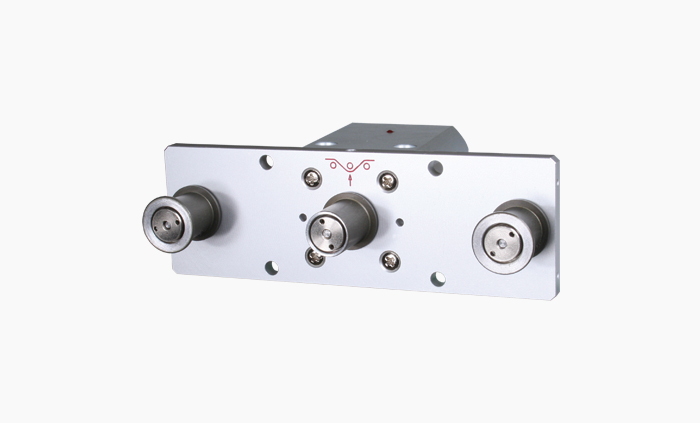

圓柱形導輪設置在傳感器一側,可測量最大寬度30mm的帶狀材料
多傳感器網絡連接的RS-422接口,可連接電腦通訊
接電腦通訊
FSB1-422集成微處理器控制的信號放大器和多點網絡通訊的RS422接口。
根據不同應用,可提供7mm-30mm寬度的導輪,測量輪的寬度與被測材料的寬度要匹配
即時在現有設備上也易于安裝。
2種安裝方式:固定外殼安裝或支撐背板圓孔安裝(安裝孔:曲率半徑R19mm,長54mm)
用戶可以輕松的通過零點和增益的調節對被測材料進行標定。
測量原理:內置高質量的應變電橋
傳感器帶有機械過載保護。
柱狀輪子,滾珠軸承安裝
指示燈可以顯示工作狀態
傳感器帶有鋁制外殼
信號傳輸采用CAT 5電纜
外部電源:+15…24 V DC (穩壓)
可以提供EN 10204 的2.1 校準證書
可選:根據EN 10204 的3.1 進行測試和標定,并提供報告。
| 型號 | 張力范圍 *cN | 測量頭寬度**mm | 導線輪寬度mm |
| FSB1-100-422 | FSB1-20K-422 | 60 mm | 7, 10, 15, 20 mm |
| FSB1-200-422 | 0 – 200 cN | 60 mm | 7,
10, 15, 20 mm |
| FSB1-500-422 | 0 – 500 cN | 60 mm | 7, 10, 15, 20 mm |
| FSB1-1000-422 | 0 – 1000 cN | 60 mm | 7, 10, 15, 20, 30 mm |
| FSB1-2000-422 | 0 – 2000 cN | 120 mm | 7,
10, 15, 20, 30 mm |
| FSB1-5000-422 | 0 – 5000 cN | 120
mm | 7, 10, 15, 20, 30 mm |
| FSB1-10K-422 | 0 – 10 daN | 120 mm | 7, 10, 15, 20 mm |
| FSB1-20K-422 | 0 – 20 daN | 120 mm | 7,
10, 15, 20 mm |
其它張力范圍可根據客戶需求定制
其它測量單位可選擇g或者kg
*根據張力范圍和導輪寬度,施密特選擇相應標定材料
**前面板兩側外緣尺寸

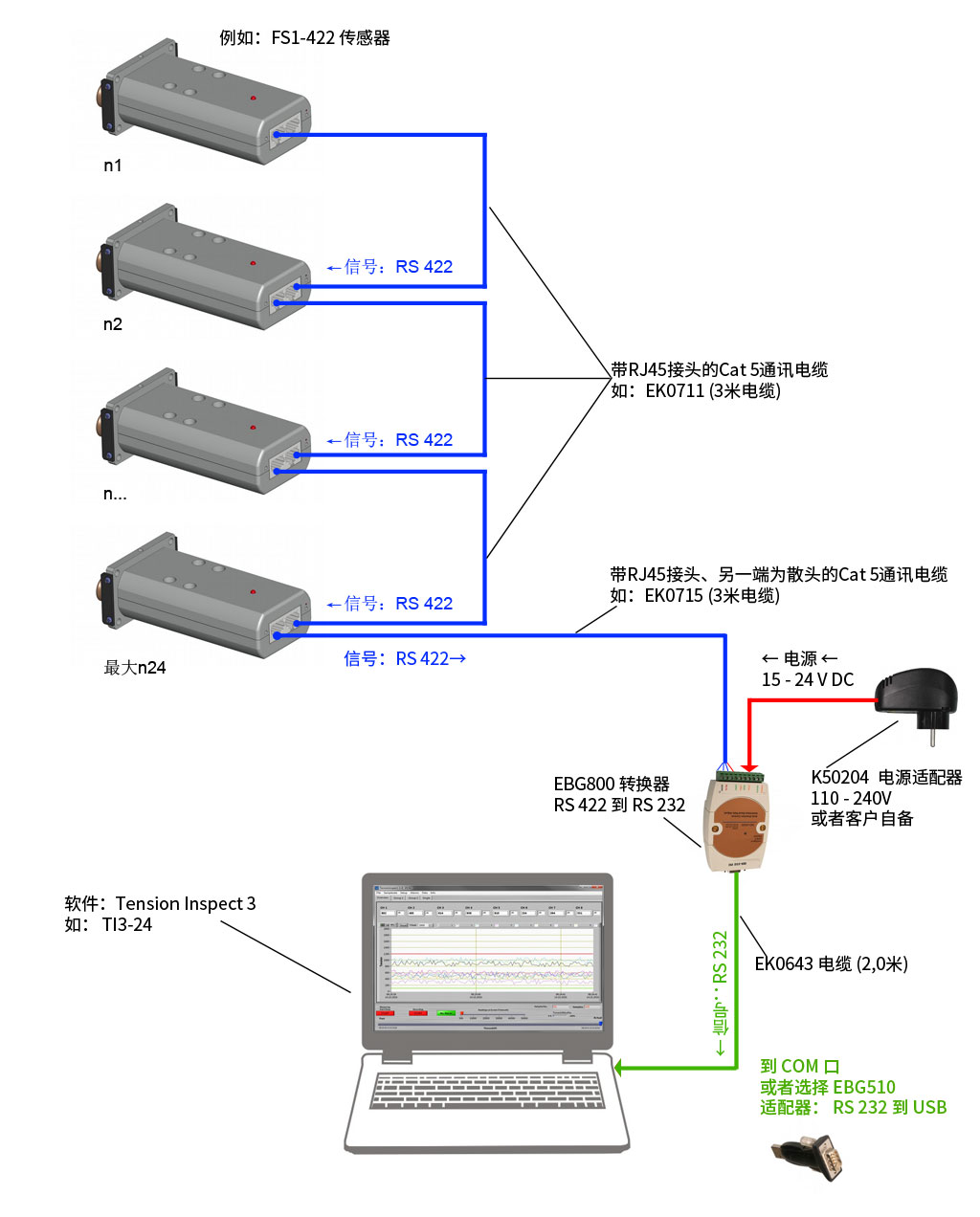

24個FS1-422 傳感器到 PC機
輸出:RS 422

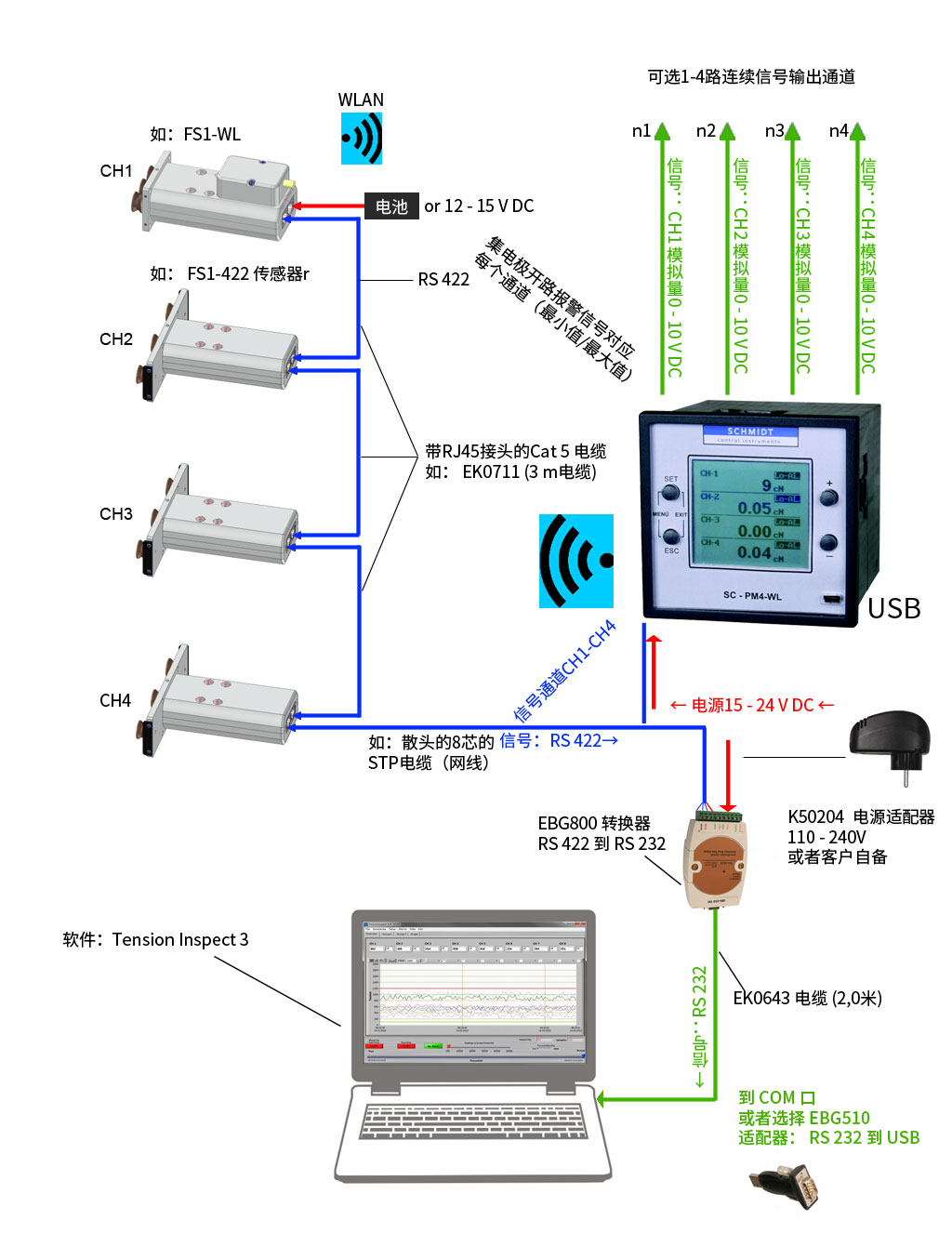

1個FS-WL + 最多3個FS-422 –傳感器 到SC-PM4-WL 到 PC機
輸出:RS 422,USB,模擬信號和報警

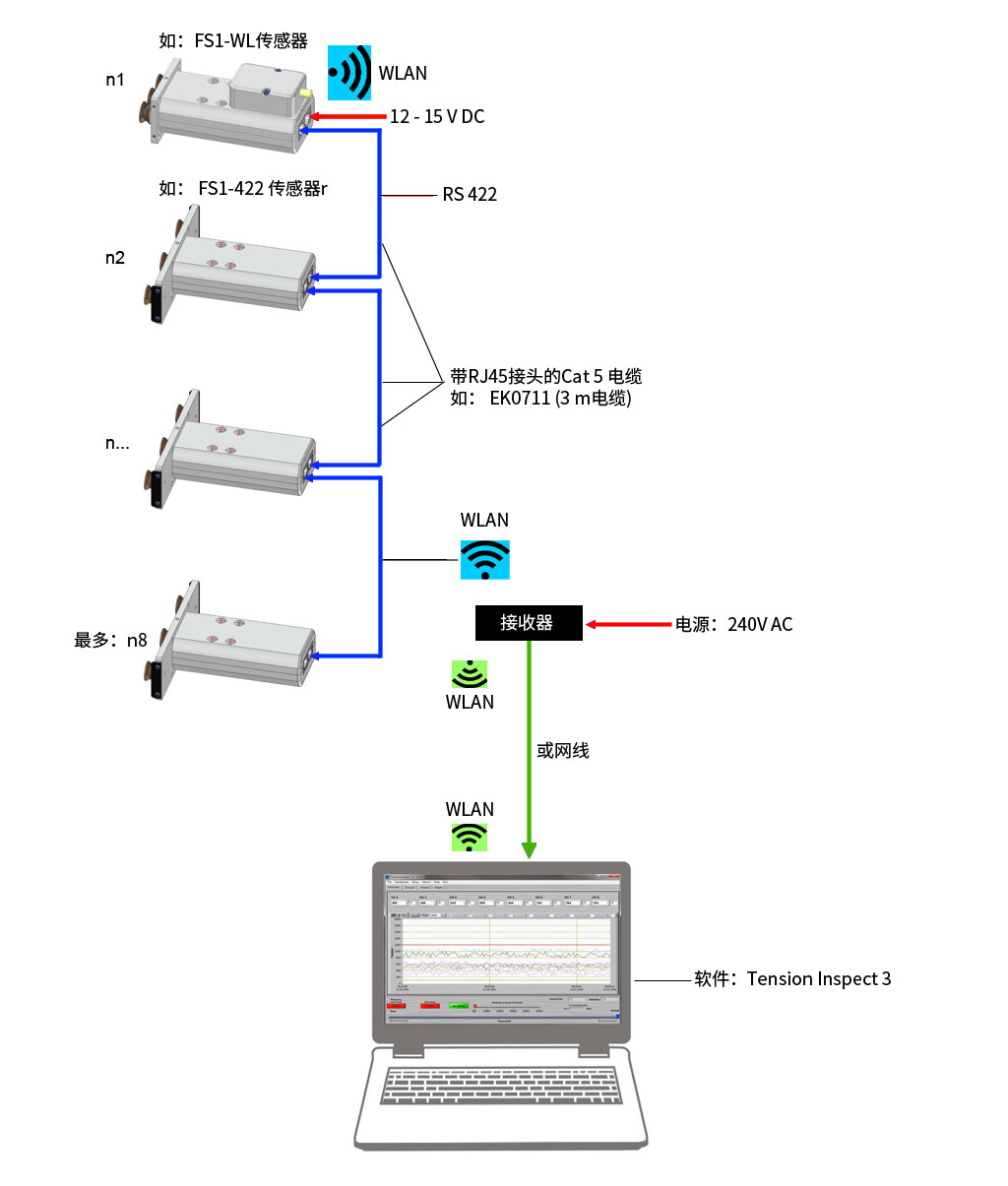

1個FS1-WL傳感器和最多7個FS1-422到PC機
