提供5種張力測量范圍:從0-10N到0-200N
TSR 適用于電線電纜、繩索、金屬絲等最大直徑 10 mm的線性材料、最大寬度10mm的帶狀材料的張力測量
TSR具有29.5mm或70mm直徑的大尺寸淬火導向輪,最大程度減小材料彎曲

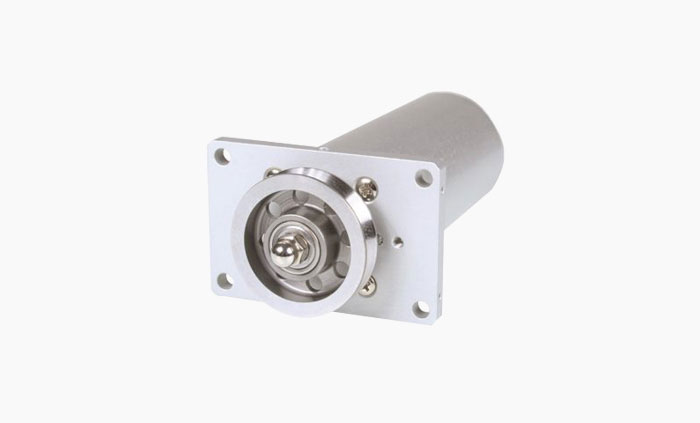

TSR單輪張力傳感器,安裝于偏差滑輪上。
| 型號 | 張力范圍N |
| TSR-10N | 0 - 10 |
| TSR-20N | 0 - 20 |
| TSR-50N | 0 - 50 |
| TSR-100N | 0 - 100 |
| TSR-200N | 0 - 200 |
| V型槽 | 最大線速度 m / min | 導向輪直徑 mm | 導向輪材質 |
| 標準 | 4000 | 30 | 硬化鋼 |
| 選項 R1 | 4000 | 30 | 硬化鋼鍍鉻 |
| 選項 F | 4000 | 70 | 硬化鋁 |
| 選項 FB | 4000 | 70 | 調制鋼 |
| 選項 B6 | 4000 | 30 | 硬化鋼 |
| 選項 B10 | 4000 | 30 | 硬化鋼 |

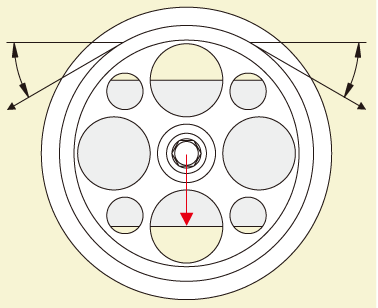

提供下列信息確定張力范圍:
? 線的張力 Fz
? 測量角度 α
? 安裝位置
? 導向輪
? 工程應用
